축소형 배전반

(주)은성엔지니어링의 축소형배전반(Metal-Clad SwitchGear, MCSG)은 IEC 62271-200 규격의 내아크 등급시험(Internal Arc Classification test)을 포함한 일괄인증시험(Full type test) 제품입니다.

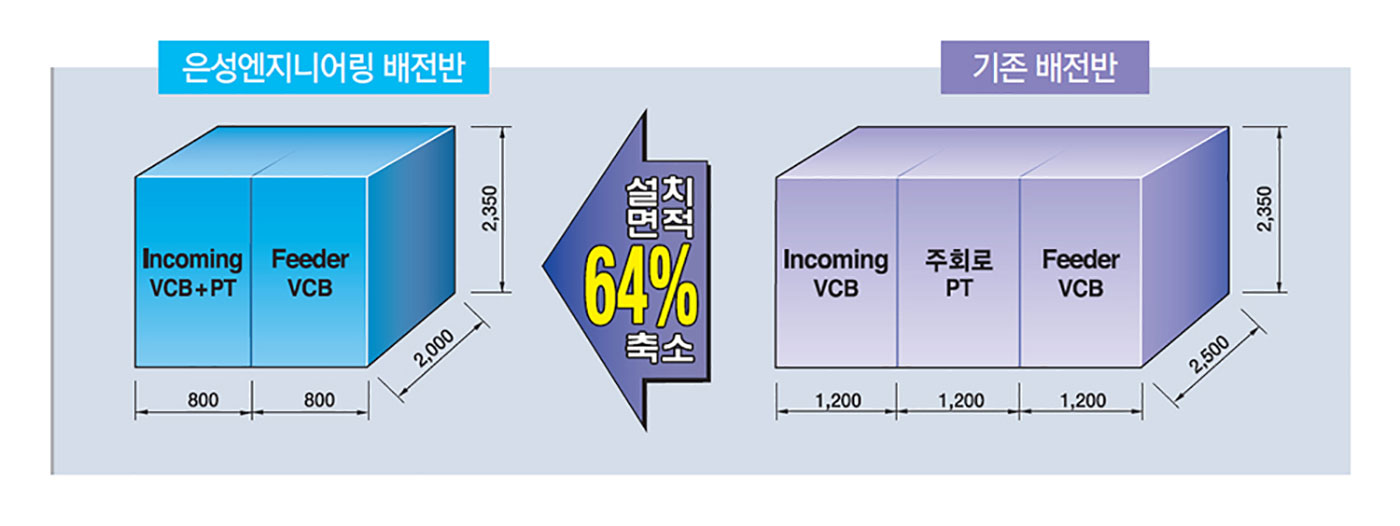

설치 공간 축소

발전소(수·화력, 열병합), 산업용 Plant(반도체, 석유화학, 제철) 및 사회간접자본시설(지하철, 철도, 공항) 등 안전을 최우선으로 하는 고객에게 맞춤형으로 설치 면적을 대폭 축소하여 드립니다.

  • 기존의 특별고압 수.배전반 대비 설치면적을 최대 57% 축소
  • 1250A 이하 용량의 반폭을 20% 축소
  • 주 회로 PT반과 Incoming VCB 반을 한 면(1-Panel)으로 통합
주의
  • ① 24KV 25KA 1,250A 이하 모델의 경우
  • ② 상기 Size를 적용키 위하여는 본 홈페이지에 명기된 CT, PT, VCB 모델을 적용해야 함

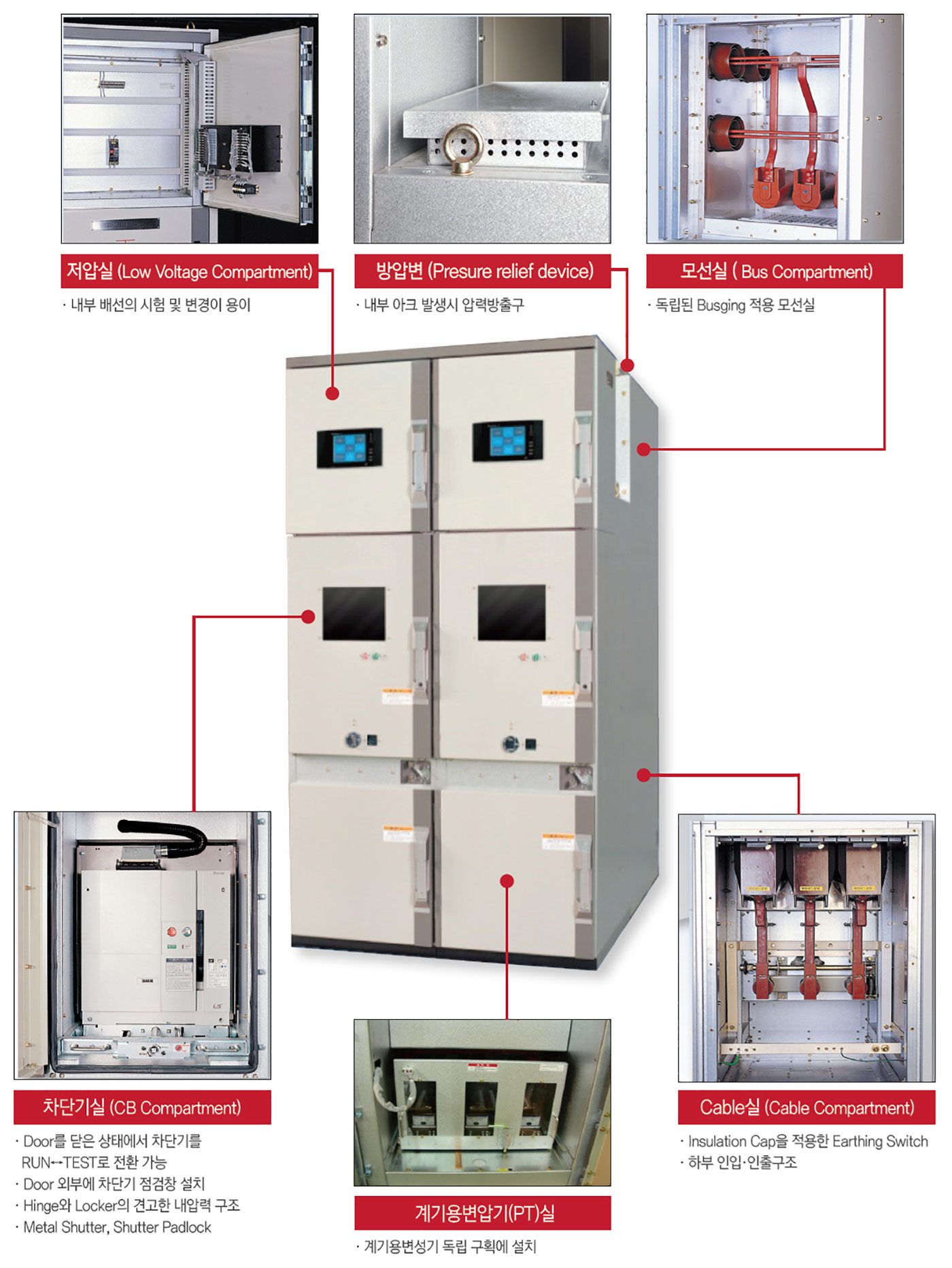

안전성 및 신뢰성 제고

공기절연 폐쇄배전반 중에서 최고의 보호등급을 가지고 있는 MCSG로 내부 Arc사고시 폭발이 주변기기로의 파급이 없도록 하였습니다.

  • 금속 격벽으로 격실을 갖는 공기절연 최고 보호등급의 폐쇄배전반 (LSC2B-PM)
  • IEC 62271-200 규격을 적용하여, 내 Arc를 포함한 일괄 인증시험(Full Type test) 합격
  • 오조작 방지를 위한 기계적 쇄정장치(Interlock), Door가 닫힌 상태에서 차단기를 인입·인출 할 수 있는 장치, 차단기 운전위치를 고정할 수 있는 위치 고정장치
  • 견고한 내압력 구조의 Hinge와 Locker
  • 유지보수 시의 안전을 위해 차단기실에 Metal Shutter 및 Shutter Padlock
  • 고신뢰성 모선용 절연 Bushing
  • 접지스위치 절연을 위해 절연 캡(Insulation Cap) 적용 및 안전을 위한 쇄정 구조
  • 절연강화벽을 구비한 변류기
  • 구조설계, 판금, 가공, 도장, 조립 전공정 100% 자체 생산

유지 보수 및 편의성 제고

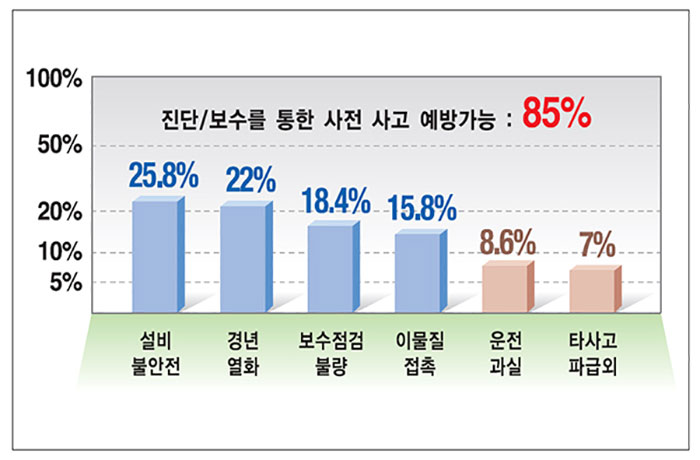

  • 은성엔지니어링은 지속적인 보수·점검과 잔존수명 예측으로 종합적인 예방·보전 활동을 수행합니다. 은성엔지니어링의 특별고압 축소형금속격실 배전반(MCSG)은 이러한 유지보수 및 점검의 편리성을 구조적으로 제공합니다.

    • LS산전의 Susol-VCB로 유지보수가 간편한 중치(Middle tire) 방식 채용
    • 충분한 공간을 확보하여 보전이 용이하고 배선용 Duct를 상단에 Steel 재질로 구성한 저압실
    • 인접 배전반에 사고 영향을 전혀 주지 않는 독립 모선실 구조

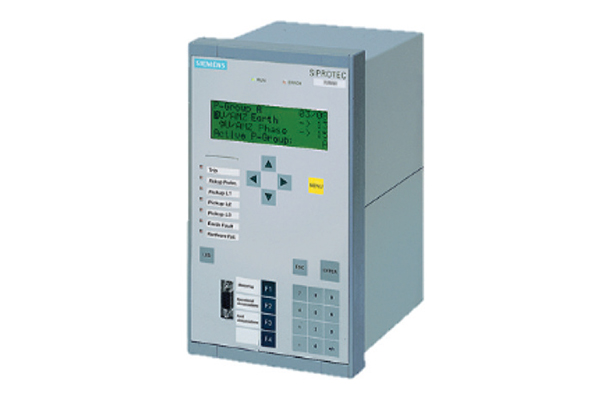

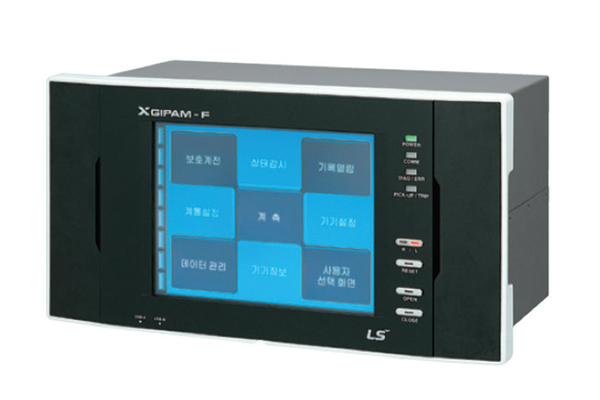

Digital Data Link가 가능한 전자화배전반

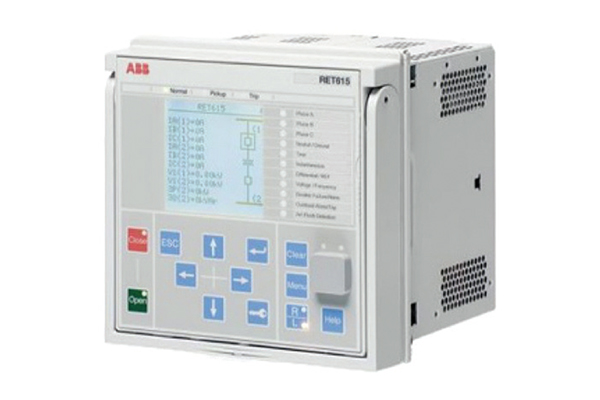

디지털전력보호감시장치를 채택한 전자화 배전반으로 원방감시제어시스템과의 Data link가 가능합니다.

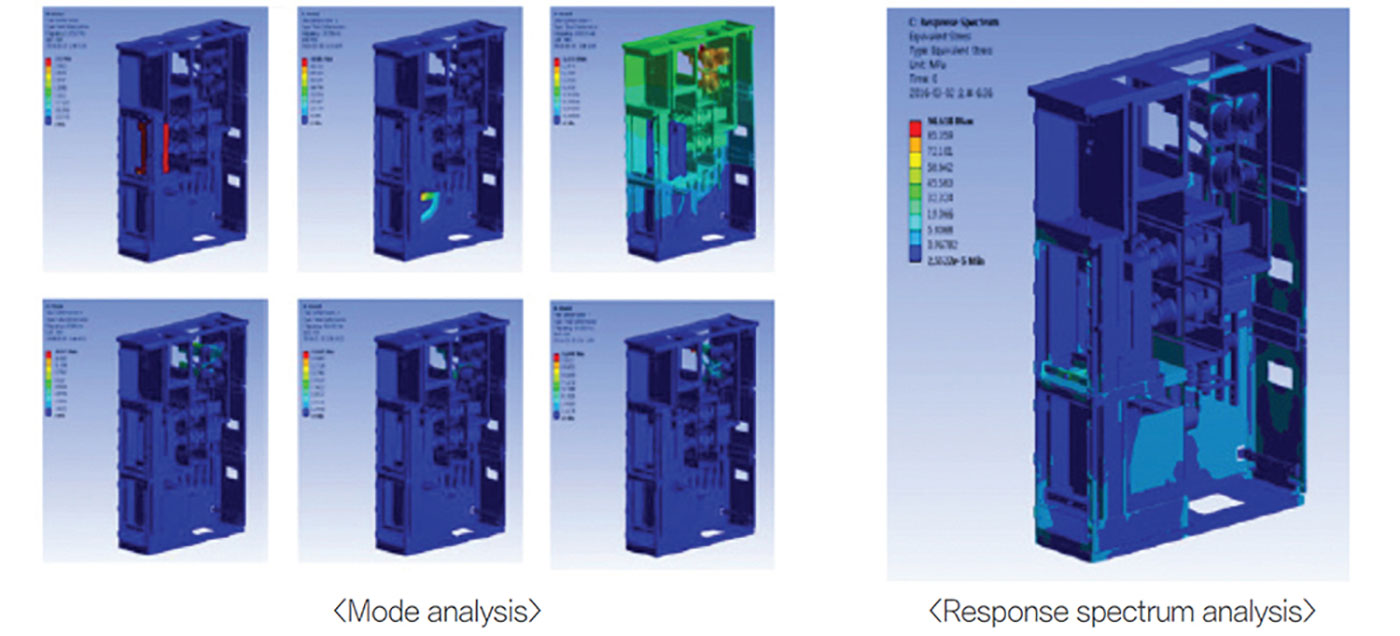

내진 설계 배전반

MCSG는 동적해석법에 의한 내진해석과 지진환경에 적합한 구조설계를 통하여 내진 적합성을 구현하고 있으며, 다양한 규격에 만족하는 내진성능의 수배전반을 제작·공급하고 있습니다.

정격 및 사양

25.8KV MCSG | 조달우수제품 (Designation of Excellent Product)
Section Contents
정격전류 (Rated Current) 630/1250A
정격주파수 (Rated Frequency) 60Hz
정격차단전류 (Rated Interrupting) 25kA/3초
내아크시험 (Internal Arc Test) 25kA/1초
정격절연등급 (Rated Insulation Level) 상용주파내전압
(Power Frequency) 		60kV/1분
충격내전압
(1.2 x 50㎲) 		125kV
보호등급 (Degree of Protection) IP 42
운전연속성 범주 및 칸막이 등급
(Loss of Service Continuty and Partition class) 		LSC2B-PM
접근성 및 내아크등급
(Accessibility and Internal Arc Classification) 		AFLR
전기통신설비의 안전성 및 신뢰성에 대한 기술기준에 의한 내진등급 7등급
7.2KV MCSG | 조달우수제품 (Designation of Excellent Product)
Section Contents
정격전류 (Rated Current) 630/1250/2000A
정격주파수 (Rated Frequency) 60Hz
정격차단전류 (Rated Interrupting) 25kA/3초
내아크시험 (Internal Arc Test) 25kA/1초
정격절연등급 (Rated Insulation Level) 상용주파내전압
(Power Frequency) 		20kV/1분
충격내전압
(1.2 x 50㎲) 		60kV
보호등급 (Degree of Protection) IP 42
운전연속성 범주 및 칸막이 등급
(Loss of Service Continuty and Partition class) 		LSC2B-PM
접근성 및 내아크등급
(Accessibility and Internal Arc Classification) 		AFLR
전기통신설비의 안전성 및 신뢰성에 대한 기술기준에 의한 내진등급 7등급

구성 개요

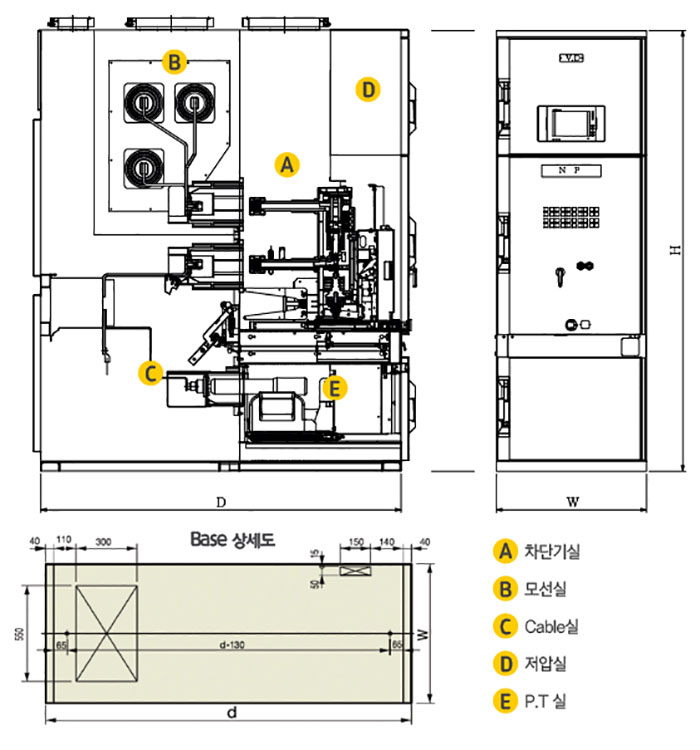

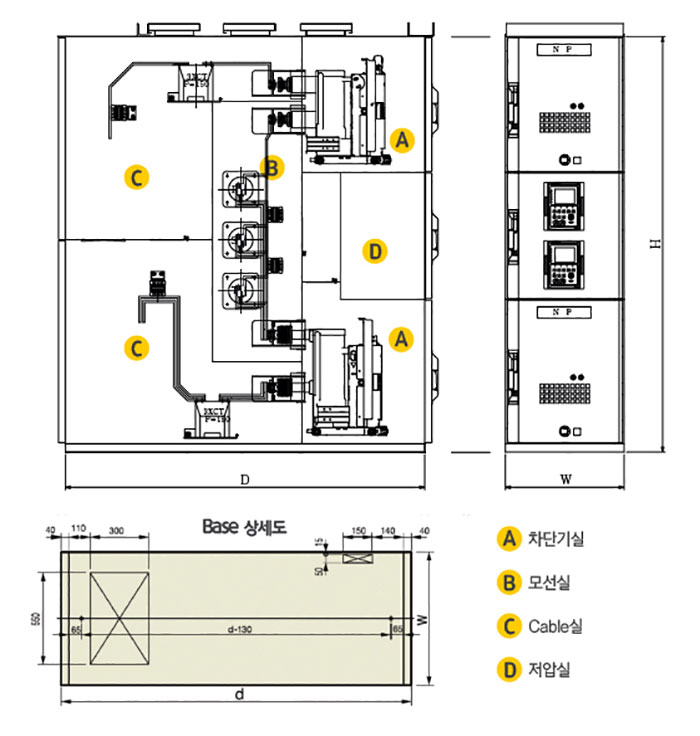

내부구조, 외형 및 설치치수

  • 잔류용량 폭(Wide) 깊이(Depth) 높이(Height)
    630A 800 2,000 2,350
    1,250A

    주) 폭 및 깊이는 계통에 따라 변경될 수 있음

  • 잔류용량 폭(Wide) 깊이(Depth) 높이(Height)
    630A 700 2,200 2,450
    1,250A
    2,000A

    주) 폭 및 깊이는 계통에 따라 변경될 수 있음
