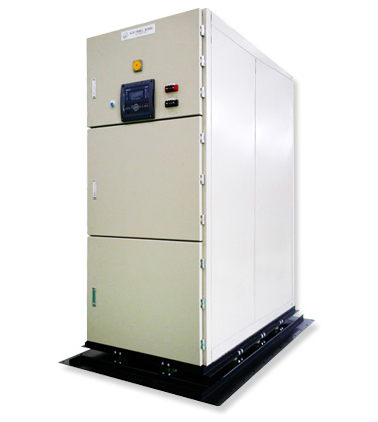

내진형 수배전반
지진 재해발생 시 전기설비의 안전 확보를 위하여 고·저압배전반, 전동기제어반의 하부에 면진 기능의 스프링 모듈을 설치하여 지진 재해로부터 전기설비를 보호하고 지진의 2차 피해인 인명 및 재산피해를 방지하는 방진 및 내진 성능을 갖춘 배전반입니다.
방진 및 내진진동 흡수장치를 구비한 수배전반
고압 배전반, 저압 배전반
전기를 공급받아 사용 목적 및 시설물의 용도에 따라 변환하는 장치
전동기 제어반, 일체형 분전반모터를 보다 안정적이고 원활하게 운전 및 제어를 보호하는 장치
인증
- 특허 제 10-1561039호
- 성능인증 19-C0K0317 (고압반, 저압반, MCC반)
- 성능인증 19-CBK0467 (분전반)
- 조달청 우수제품지정 2017046

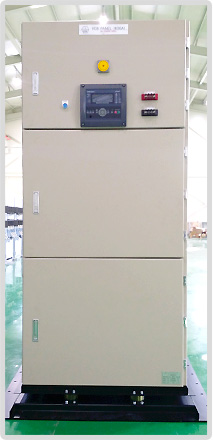

고압 배전반

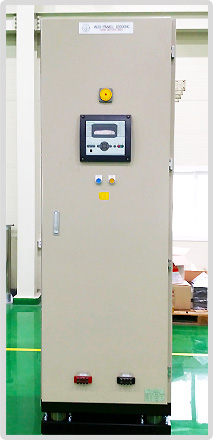

저압 배전반

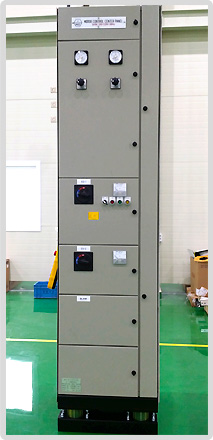

전동기 배전반

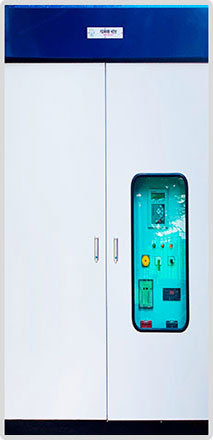

일체형 배전반
Specification
안전을 최우선으로 하는 고객 맞춤형으로 기존의 특고압 수배전반 대비 설치면적을 최대 57% 축소하여 드립니다. 공기절연 폐쇄배전반 중에서 최고의 보호등급을 가지고 있는 MCSG로 인접 배전반에 사고영향을 전혀 주지 않는 독립 모선실 구조로 되어 있습니다.

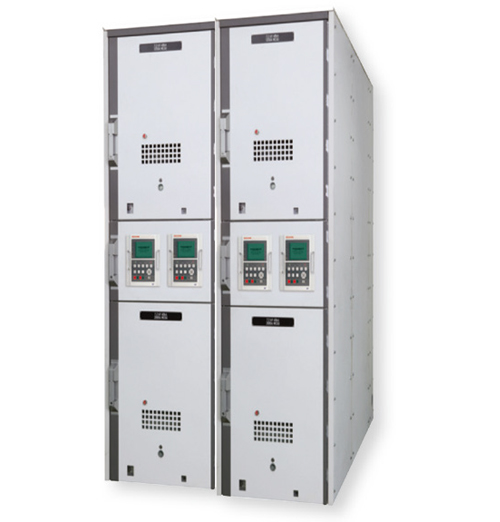

25.8KV MCSG
| 조달우수제품 (Designation of Excellent Product)
| Section | Contents | |
|---|---|---|
| 정격전류 (Rated Current) | 630/1250A | |
| 정격주파수 (Rated Frequency) | 60Hz | |
| 정격차단전류 (Rated Interrupting) | 25kA/3초 | |
| 내아크시험 (Internal Arc Test) | 25kA/1초 | |
| 정격절연등급 (Rated Insulation Level) |
상용주파내전압 (Power Frequency) |
60kV/1분 |
|
충격내전압 (1.2 x 50㎲) |
125kV | |
| 보호등급 (Degree of Protection) | IP 42 | |
|
운전연속성 범주 및 칸막이 등급 (Loss of Service Continuty and Partition class) |
LSC2B-PM | |
|
접근성 및 내아크등급 (Accessibility and Internal Arc Classification) |
AFLR | |
| 전기통신설비의 안전성 및 신뢰성에 대한 기술기준에 의한 내진등급 | 7등급 | |

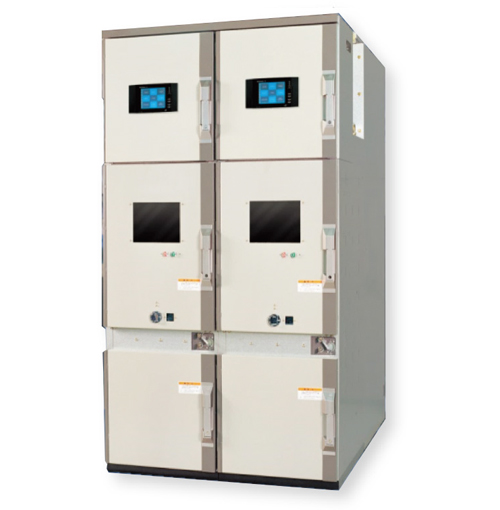

7.2KV MCSG
| 조달우수제품 (Designation of Excellent Product)
| Section | Contents | |
|---|---|---|
| 정격전류 (Rated Current) | 630/1250/2000A | |
| 정격주파수 (Rated Frequency) | 60Hz | |
| 정격차단전류 (Rated Interrupting) | 25kA/3초 | |
| 내아크시험 (Internal Arc Test) | 25kA/1초 | |
| 정격절연등급 (Rated Insulation Level) |
상용주파내전압 (Power Frequency) |
20kV/1분 |
|
충격내전압 (1.2 x 50㎲) |
60kV | |
| 보호등급 (Degree of Protection) | IP 42 | |
|
운전연속성 범주 및 칸막이 등급 (Loss of Service Continuty and Partition class) |
LSC2B-PM | |
|
접근성 및 내아크등급 (Accessibility and Internal Arc Classification) |
AFLR | |
| 전기통신설비의 안전성 및 신뢰성에 대한 기술기준에 의한 내진등급 | 7등급 | |
