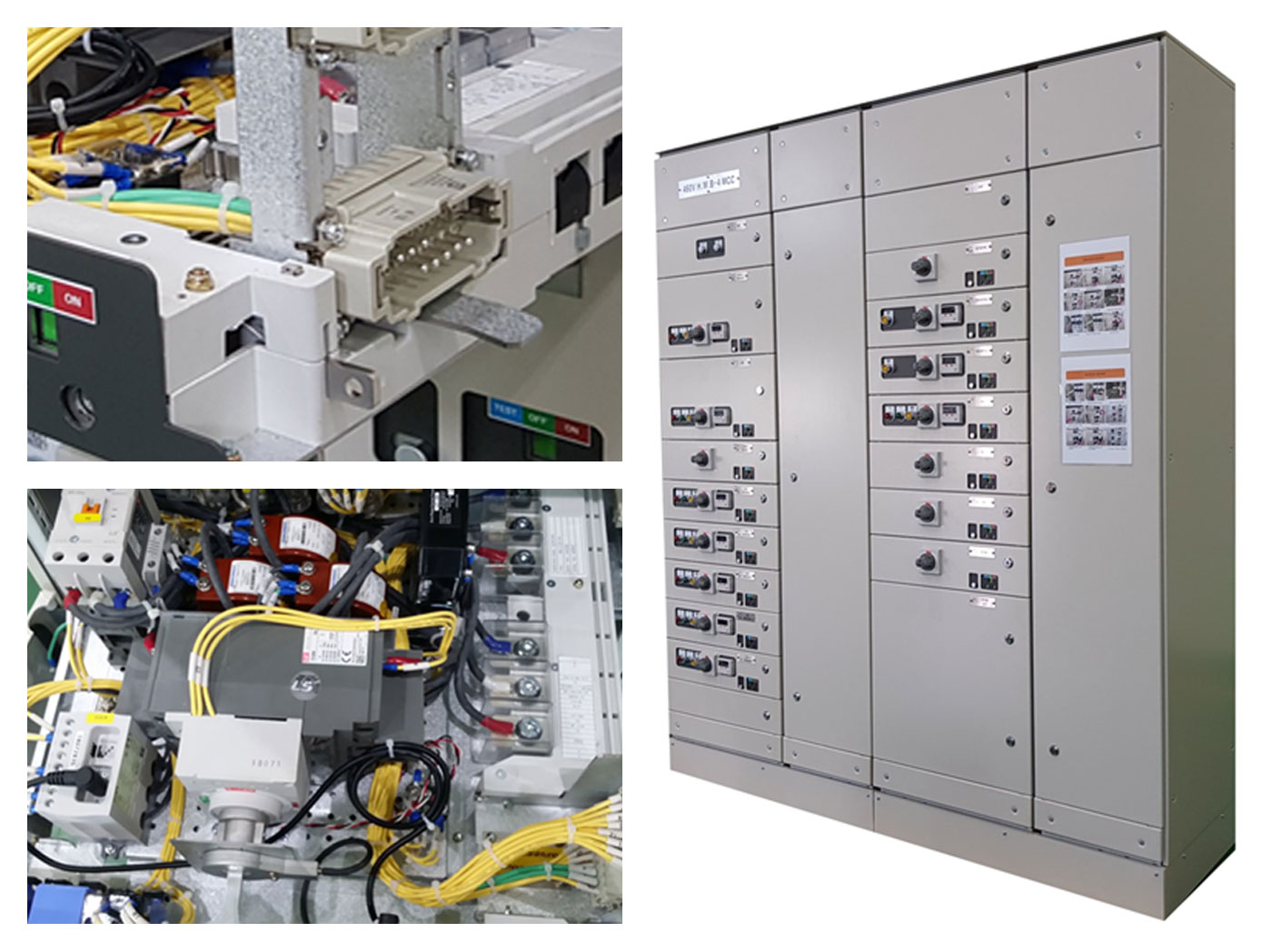

전동기 제어반

최신 기술인 회전압력접촉방식(Rotary pressure contact) 구조의 전동기 제어반(Motor Control Center: MCC)으로 Up-grade된 고신뢰성(High reliability) 제품을 제공하고 있습니다.

고신뢰성 전동기제어반

MCC 유니트(Unit)의 회전압력접촉기(Rotary pressurecontact)와 수직 모선부를 일체형 아크프리영역 (Arc free zone)으로 구성 시스템의 신뢰도 향상

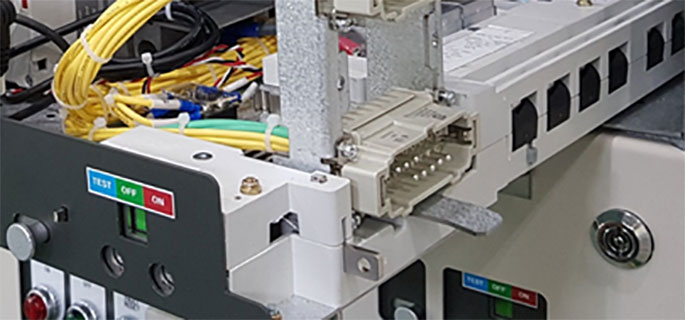

  • 회전압력 접촉기 모듈
  • 회전압력 접촉기 모듈 유니트 아크프리(Arc-free)회전압력접촉기와 수직모션의 조합
  • 유니트(Unit)는 접촉기, 수직모선 및 전원 플러그를 밀폐 캡슐화하고 아크가 없는 영역 확립
  • 수직모선은 내부 아크위험을 줄이기 위해 상 간 및 상-대지까지 완벽하게 절연
  • 유니트(Unit)를 운전 위치에서 시험 위치로 변경시에도 배전반의 보호 등급에 영향을 주지 않음
  • 운전이나 시험위치 변경시, 유니트(Unit)의 이동이 없어 전체 전원케이블이 고정 상태 유지(전선 손상 방지)
  • 접촉부분은 대전류 발생시 전자기력 증가에 따라 양호한 접촉압력 유지

일체형 아크프리 회전압력접촉기는 무결점의 최첨단 기술

Arc-free 수직 모선 섹션
  • 수직모선은 완전 절연
  • Unit 모듈의 모든 변경은 전압이 가압된 상태에서도 가능
  • "자동 셔터"는 기계적으로 연동되고, 추가적으로 pad-lock 가능
Arc fault 없는 회전압력 접촉기
  • 회전압력접촉기 모듈은 수직 모선, 출력 플러그 절연체와 함께 아크프리영역(Arc free zone) 형성
혁신적인 압력 접촉
  • 모듈내의 압력접촉은 단락의 경우 접촉압력이 자기장에 의해 증가

압력접촉기와 전동기제어반의 구성

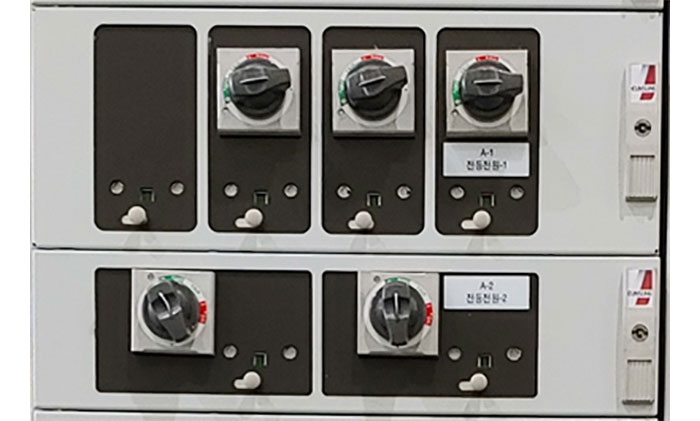

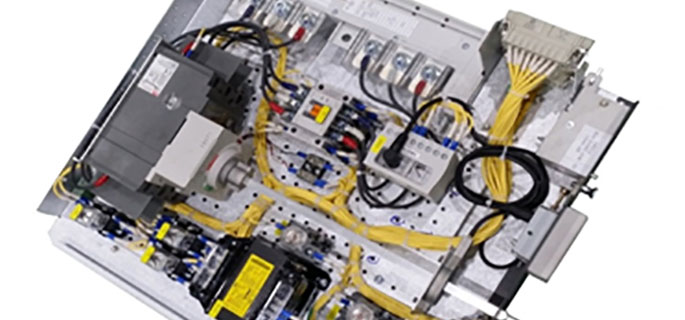

인출 유니트용 일체형 아크프리(Arc-Free) 회전압력접촉기 모듈

회전압력접촉기(특허:10-1825062)는 아크프리(Arc-free) 전원 연결

    • 분리된 운전 및 시험 위치
    • 주 차단기는 문이 닫혀있을 때만 조작
    • 유니트는 분리 위치에서만 인출
    • 입력과 출력이 전원에서 분리
    • 인출 유니트와 조립품은 운전 중 교환 변경 가능
    • 정합 유니트 인터록 가능(옵션)
    • 인출 유니트의 색상 위치 표시기

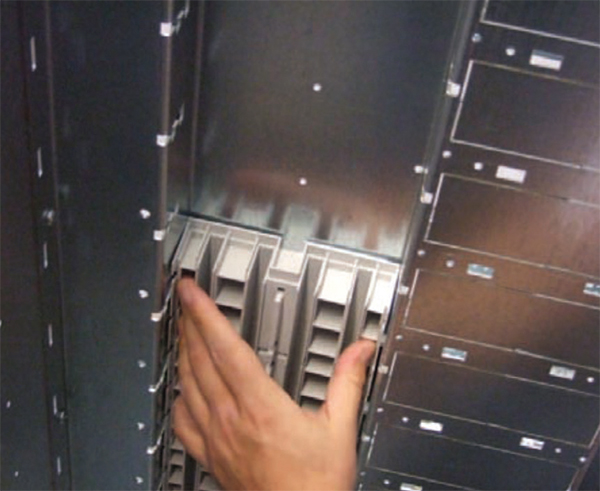

수직 모선 구성

  • 수직모선 절연모듈 조립
  • 수평 모선과 수직 모선 결합

소용량 인출 유니트용 일체형 아크프리(Arc-Free) 회전압력접촉기 모듈

    • 분리된 운전 및 시험 위치
    • 차단기는 문이 닫혀있을 때만 조작
    • 유니트는 분리 위치에서만 인출
    • 입력과 출력이 전원에서 분리
    • 인출 유니트와 조립품은 운전 중 교환 변경 가능
    • 인출 유니트의 색상 위치 표시기
    • 정합 유니트 인터록 가능(옵션)

정격 및 사양

항목 내용
형식 (Type) 옥내형
정격 전압(Rated voltage) A.C 460V
절연 전압(Insulation voltage) A.C 1000V
충격 내전압(Impulse withstand voltage) 12kV
주모선 (Main Busbar) 극수 (Number of Pole) 3, 4
정격 전류(Rated current) ~ 1250A
정격 단시간 전류
(Rated short time current) 		~ 65kA
순시 최대 전류
(Peak current) 		~ 143kA
수직 모선 (Main Busbar) 극수 (Number of Pole) 3, 4
정격 전류(Rated current) 630A
정격 단시간 전류
(Rated short time current) 		~ 65kA
순시 최대 전류
(Peak current) 		~ 143kA
보호 등급(Protection degree) 외부 (External) IP 4X
내부 (Internal) IP 2X
외함 (Panel) 골조 (Frame) 2.3mmt
문/덮개(Door/Cover) 1.6mmt (Option 2.3mmt)
지붕 및 측면판 (Top & Side plate) 1.6mmt
도장 및 도금 (Painting & Coating) 도장 (Painting) Munsell No. 5Y 7/1
도금 (Coating) 유니트 및 내부 구성품
배선 (Coating) 주 회로 (Main circuit) KIV 4.0mm² 이상 (기타 Option)
제어 회로 (Control circuit) KIV 1.5mm² (기타 Option)
형식 등급 (Form of degree) Form 4b
외형 치수 (External dimension) 폭 (Width) 1000mm
높이 (Height) 2350mm
깊이 (Depth) 600(편면형), 1075(양면형)
적용규격 (Applied standard) IEC61439-2
내진시험 (Seismic test) 국립전파연구원 공고 제2015-14호
